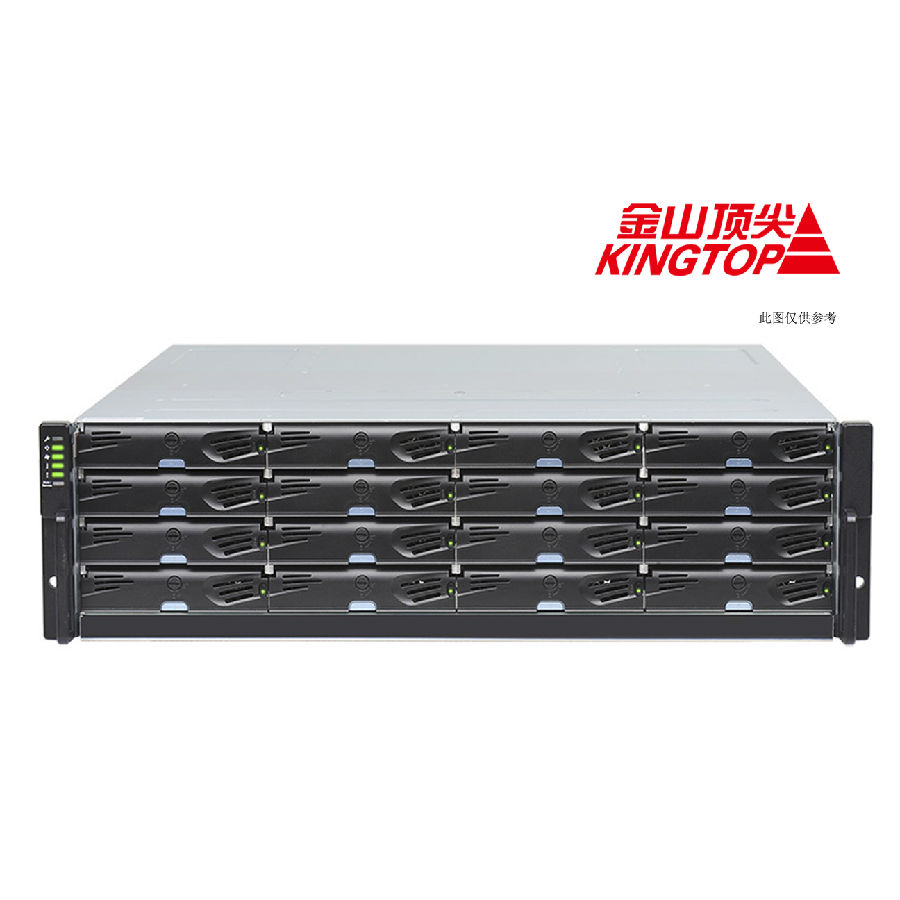

DJGS5316D v3

產品定位

DJGS5316D v3 SAN存儲  是金山頂尖公司推出的面向中小型企業的數據集中存儲（ERP，Exchang，VDI、VM），數據歸檔備份存儲產品,具有高穩定性，高性能和極具價格競爭力的中低端存儲產品。

出色的性能

IOPS：

全順序SSD 讀 模式，可達到55萬 （內存命中模式下）

全順序SSD 讀 模式，不少于30萬

全隨機SSD 讀 模式，不少于10萬

帶寬：

全順序SSD 讀 模式，可達5200MB/S

全順序SSD 寫 模式，寫達1800MB/S

豐富的軟件功能

u  8控制器

DJGS5316D v3 支持2-8個控制器集群，多控制可以對LUN進行統一讀寫，8控制器分為4個組，每個卷都有屬主組。本組的卷以雙控模式進行元數據管理；跨組對卷進行管理的話需要先訪問該卷屬主組，通過FC網絡獲取屬主組中的元數據信息之后進行讀寫。現階段多控制器架構的LUN只能被本磁盤陣列的屬主管理，無法實現LUN被多個屬主管理，現階段所有宣稱8控制器的存儲的存儲模式如果沒有獨立的元數據管理設備，多控制器架構的效率和安全性并不能隨著控制器增多而更好，反而存在架構變得復雜和脆弱，數據讀寫效率變低的風險。

金山頂尖不建議客戶使用多控制器做統一資源池，如果要使用多控制器，不如采用MDS元數據服務器  多節點服務器的分布式存儲解決方案。

u  存儲雙活

基于陣列之間的雙活，可以實現兩套存儲數據雙向寫入，保證一臺存儲故障，業務數據的讀寫不受影響，上層服務器應用基本無感知存儲宕機，可以實現RPO（零數據丟失），RTO（秒級業務中斷，基本無感知）。為了防止腦裂和誤判，需要仲裁機制（我們稱之為仲裁器），仲裁器可以是一個虛擬機或者可以存儲內部的硬盤分區，兩臺存儲在物理上不分主備，在邏輯上有主存儲和備存儲，主/備存儲會定時的向仲裁器發送狀態，仲裁器會根據上報信息，判斷是否存儲在線運行。如果存儲掉電、交換機到存儲線路中斷、存儲RAID故障等問題導致主存儲故障，仲裁器將發起邏輯切換請求，備存儲做主用，主存儲踢出群組，單機運行。等待故障存儲修復正常，再加入群組，實現主備存儲數據的同步，確保數據的一致性，直至下一次存儲邏輯切換。

u  快照（本地 --- 存儲內）

金山頂尖DJGS5316D V3快照系統可以通過對源卷設置時間點的自動或者手工快照，實現數據的保護，一個卷可以默認設置64個（標準版），或者256個（高級版本）快照，通過設置一系列的快照，您可以實現數據的持續數據保護。

您也可以在快照映射卷之上，通過上層數據分析軟件，實現數據的變化更新對比分析或者恢復特定文件。

假設源卷映射后，在服務器上是D盤，可以設置快照1，映射后為E盤，快照2，映射后為F盤…… 這種操作，你可以回滾到某個時間點，復制出某些被誤刪除或者邏輯錯誤的文件，避免您的數據損失。

u  卷鏡像（本地 --- 存儲內）

鏡像，顧名思義兩個卷是一模一樣的。源卷數據變化，那么鏡像卷數據也會變化。

卷鏡像的業務模型，可以幫助您在一個存儲中，避免因為硬盤故障而導致數據丟失情況。我們可以把24個硬盤分兩組RAID6，第一組RAID6 是源卷，第二組RAID6是鏡像卷，當源卷RAID6組故障2塊硬盤以上而無法讀取或者恢復時，可以將鏡像卷數據作為實際使用。 鏡像卷的作用的雖然浪費了部分空間，但是數據丟失可能性趨近為0。

u  卷復制（本地 --- 存儲內）

卷復制和卷鏡像具有不同的軟件邏輯和應用模式，卷鏡像是動態的，源卷和目標卷是一致性的，卷復制是一次性的和觸發模式的。觸發完成之后，源卷如何變化，目標卷并不關心。

卷復制，可以理解為在某個時間點，對源卷數據做了一次全備份。快照是增量備份，而卷鏡像是同步。

u  緩存加速（也叫SSD緩存）

應用系統數據讀取的路徑遵循如下： CPU L2/L3，DDR內存，虛擬內存，硬盤緩存，硬盤扇區。

所有的數據讀，只有cpu，內存，硬盤緩存讀不到的情況下，才去硬盤的扇區去讀，如果運氣好，在cpu L2/L3就讀到，速度是較快的，還有就是在DDR內存中，速度也是非常快的。  因此有專門的內存數據庫和內存應用程序，速度也很快。SSD閃存次之，最次是硬盤。全閃存過于昂貴而且并不是很有必要，因此緩存加速運用而生。

緩存加速技術的原理比較簡單，為了提高數據讀取命中概率。SSD作為DDR內存的一個延伸，本身作為一個虛擬內存，其具有容量大，價格便宜的特點（相對DDR），可以使您在類似vdi，OLTP，DATABASE等應用模式下，大大提高您的性能。

全閃存陣列的使用是昂貴的，并不是所有的企業都需要在SSD上運行。緩存加速通過提高虛擬內存讀命中概率，采用幾塊400-800G高壽命的SSD，把一些經常讀取的數據塊load 到 SSD中，可以輕松實現IOPS到一萬的水平，讓你實現容量和性能的平衡。DJGS5316D v3 支持最大3.2TB 二級緩存（需配置高速緩存32G以上），在一個3.2T （4*800G SSD）SSD緩沖池，一般來說，一個Oracle，SQL Server 數據庫文件能夠完全裝載進去，從而實現熱點數據（經常讀寫的數據）高性能。

u  分級存儲

緩存加速是做讀的加速，而分級存儲是讀寫的加速。分級存儲分兩種，二次分層和四級分層。

二級分層是 SSD   HDD（如果有SAS 10K和NL-SAS 7.2K，需要進行設置，只運行一種數據和SSD交換）

四級分層是 SSD   10K SAS   7.2K NL-SAS   5.4K SATA

分級存儲是一個SSD ,SAS,SATA數據流動的。您需要考量數據流動的效率以及SSD寫壽命。因為在過于復雜和多應用的環境下使用分級存儲功能會導致不同類型硬盤之間流動過大，反而影響性能。一般情況下，我們不建議客戶使用分級存儲。

u  遠程數據復制（也叫遠程數據鏡像 --- 存儲之間）

遠程數據復制其原理與卷鏡像一樣，卷鏡像是完成一臺存儲之間源卷和目標卷的數據鏡像，而遠程數據復制是完成2臺或者多臺存儲數據的數據復制，通過遠程數據復制，您可以實現數據的遠程容災，保證系統的安全。
